¿Cómo entender los códigos de modelo de bomba? Una guía para DG, D, CQ y otras series de bombas centrífugas

Al seleccionar bombas industriales, los ingenieros y los equipos de compras suelen encontrar códigos de modelo como DG, D, CQ, CD y otras combinaciones de letras.

Para muchos compradores, estas letras pueden parecer simples nombres de productos. Sin embargo, los códigos de modelo de bomba suelen contener información útil sobre la serie de productos, el diseño estructural o la categoría de aplicación.

Sin embargo, se debe tener en cuenta un punto importante: no existe un estándar de denominación universal para las letras de los modelos de bombas. Los distintos fabricantes pueden definir sus propias series de productos de forma diferente. Por lo tanto, el significado exacto de un código de bomba siempre debe confirmarse mediante la documentación técnica del fabricante.

Este artículo toma la bomba centrífuga multietapa horizontal serie DG como ejemplo para explicar cómo se entienden generalmente los códigos de modelo de bomba y cómo se pueden distinguir las diferentes series de bombas.

¿Qué significan las letras en los modelos de bombas?

Los modelos de bombas industriales suelen estar compuestos por letras, números y símbolos. Las letras suelen indicar la serie de la bomba o la categoría estructural, mientras que los números suelen proporcionar información relacionada con los parámetros de diseño.

Por ejemplo:

Bomba centrífuga multietapa horizontal serie DG

En este modelo:

• DG representa la serie de bombas.
• Los siguientes números, según las reglas de nomenclatura del fabricante, pueden representar parámetros de diseño como el flujo, la altura o el número de etapas.

Sin embargo, el significado exacto varía según el fabricante. Los compradores no deben juzgar una bomba sólo por las letras del nombre del modelo. Las especificaciones completas del producto y los documentos técnicos siguen siendo la base para la selección de bombas.

¿Qué significa “DG” en la bomba serie DG?

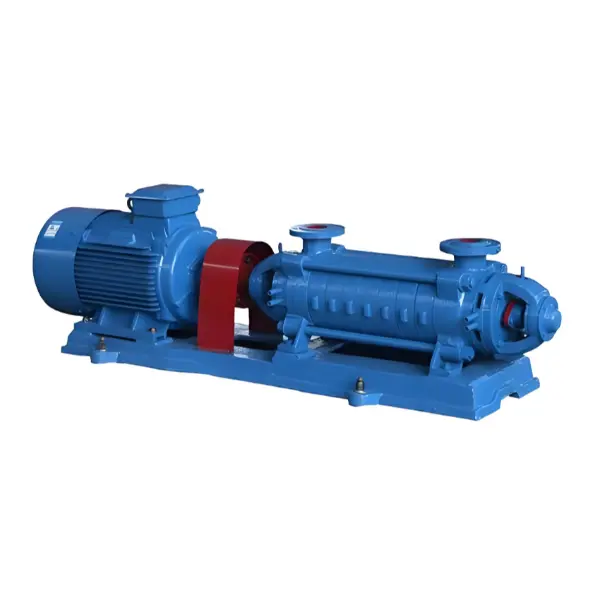

La bomba centrífuga horizontal multietapa serie DG es un tipo de bomba centrífuga industrial que presenta una estructura horizontal, de succión única y multietapa.

La bomba Serie DG generalmente incluye las siguientes características estructurales:

• Diseño de instalación horizontal.
• Estructura de succión única
• Disposición del impulsor multietapa
• Diseño de cuerpo de bomba seccional
• Componentes del rotor, incluidos impulsores y disco de equilibrio.

La bomba Serie DG está diseñada para transferir líquidos que no contienen partículas sólidas y no tienen propiedades corrosivas.

Según las especificaciones del producto, el rango de temperatura del líquido aplicable es:

-20°C a 105°C

La presión de entrada debe ser:

Menos de 0,6 MPa

¿Cómo entender los números en los modelos de bombas?

Además de las letras, los números en los modelos de bombas también proporcionan información importante.

Por ejemplo, algunos modelos de bombas centrífugas multietapa pueden utilizar formatos como:

DG46-50×6

En este tipo de formato de nomenclatura:

• DG — serie de bombas
• 46 - generalmente relacionado con la indicación de flujo
• 50: generalmente relacionado con la indicación de cabeza de una sola etapa
• 6 — número de etapas de la bomba

Sin embargo, diferentes fabricantes pueden utilizar diferentes métodos de denominación.

Al seleccionar una bomba, se debe verificar el número de modelo junto con:

• Requisitos de flujo
• Requisitos de la cabeza
• Características del líquido
• Temperatura de funcionamiento
• Condiciones de instalación

¿Por qué existen diferentes series de bombas?

Las aplicaciones industriales tienen diferentes requisitos operativos. Los fabricantes suelen desarrollar diferentes series de bombas según la estructura de la bomba, el diseño hidráulico, los métodos de sellado y las condiciones de aplicación.

Estructura de la bomba

Diferentes series pueden tener diferentes estructuras, como por ejemplo:

• Diseño horizontal o vertical
• Estructura de una o varias etapas
• Diferentes disposiciones de succión

Cada diseño se desarrolla para requisitos de aplicación específicos.

Diseño hidráulico

El diseño hidráulico interno de una bomba afecta la forma en que se transfiere la energía líquida.

Una bomba centrífuga multietapa utiliza varios impulsores dispuestos en el rotor, mientras que una bomba de una sola etapa utiliza un impulsor. La diferencia estructural afecta cómo se selecciona la bomba para un sistema específico.

Diseño de sellado de eje

Las series de bombas también pueden diferir en la disposición de sellado.

• Sello mecánico
• Sello de embalaje

La estructura de sellado adecuada depende del diseño de la bomba y de los requisitos operativos.

¿Cuál es la diferencia entre las bombas de las series DG y D?

En muchas clasificaciones de bombas tradicionales, las bombas de las series D y DG están asociadas con estructuras de bombas centrífugas multietapas horizontales.

Sin embargo, la diferencia exacta entre D y DG depende de la clasificación del producto del fabricante.

No es exacto asumir simplemente que DG es siempre mejor que D, o que D y DG son tipos de bombas completamente diferentes.

¿Qué significa CQ en los modelos de bombas?

A diferencia de las bombas de la serie DG, CQ no es una abreviatura universal utilizada por todos los fabricantes de bombas.

Diferentes empresas pueden utilizar CQ como código de serie de productos para diferentes diseños de bombas.

Al revisar una bomba de la serie CQ, los compradores deben confirmar a través de:

• Catálogo del fabricante
• Especificaciones del producto
• Dibujos técnicos
• Descripciones de productos

La interpretación correcta depende del sistema de clasificación del propio fabricante.

¿Cómo identificar rápidamente la serie de bombas adecuada?

Confirmar el medio de bombeo

Primer control:

• ¿Qué líquido se transferirá?
• ¿Contiene partículas sólidas?
• ¿Es corrosivo?

Por ejemplo, la bomba Serie DG está diseñada para líquidos sin partículas sólidas ni propiedades corrosivas.

Verifique las condiciones de operación

Las condiciones importantes incluyen:

• Temperatura del liquido
• Presión de entrada
• Requisitos del sistema

Comprender la estructura de la bomba

Antes de seleccionar una bomba, confirme:

• Diseño de una o varias etapas
• Estructura horizontal o vertical
• Tipo de succión

Revisar la información técnica completa

El nombre del modelo de bomba es sólo el primer paso. La selección profesional también debe considerar las especificaciones del producto, los dibujos técnicos, los requisitos operativos y las recomendaciones del fabricante.

¿Por qué los compradores deberían entender los códigos de modelo de bombas?

Mejor comunicación con los proveedores

Conocer el significado básico de las series de bombas ayuda a los compradores a describir sus requisitos con mayor claridad.

Evite la selección incorrecta

Comprender las clasificaciones de bombas reduce el riesgo de elegir una bomba basándose únicamente en la apariencia o el precio.

Comparación de productos más sencilla

Los compradores pueden comparar diferentes familias de bombas de manera más efectiva al comprender sus diferencias estructurales.

Los códigos de modelo de bomba, como DG, D y CQ, se utilizan para identificar diferentes series de bombas o categorías de diseño.

La bomba centrífuga horizontal multietapa serie DG representa un diseño de bomba que presenta una estructura horizontal, de succión única y multietapa para transferir líquidos limpios adecuados en condiciones operativas específicas.

Sin embargo, las letras de la bomba por sí solas no pueden determinar si un producto es adecuado para una aplicación específica.

El método de selección correcto es evaluar las condiciones operativas completas, incluido el medio bombeado, la temperatura, los requisitos de presión, las condiciones de instalación y las especificaciones técnicas proporcionadas por el fabricante.
