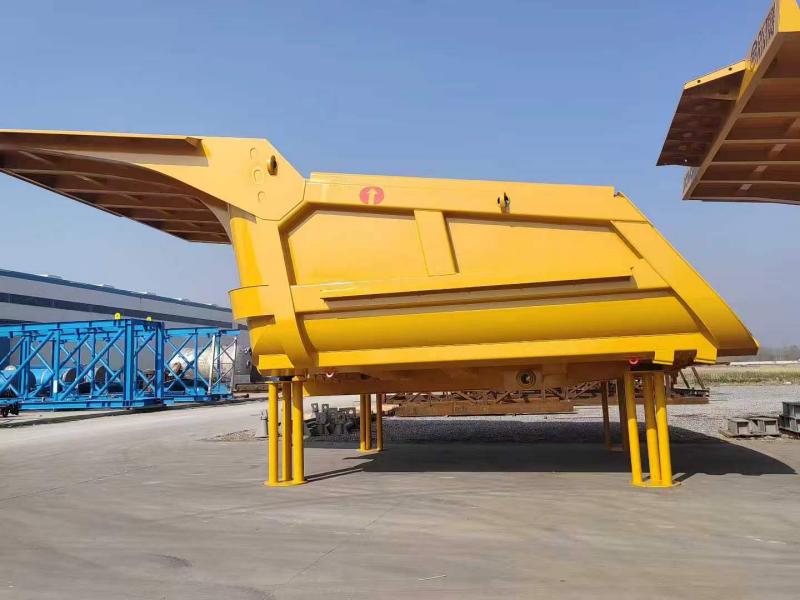

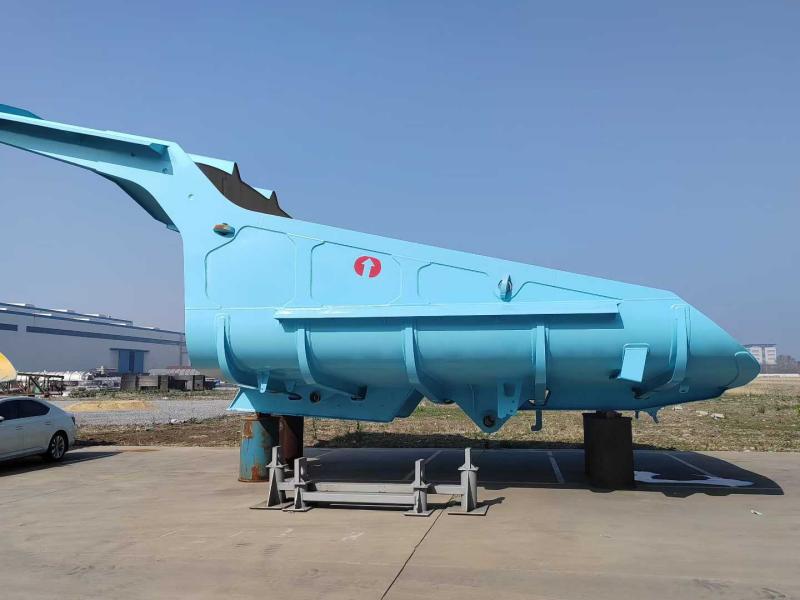

Carrocería de carga de camión volquete minero de servicio pesado

La carrocería de carga del camión volquete minero de servicio pesado Hongsheng está diseñada teniendo como premisa fundamental las duras condiciones operativas reales de los sitios mineros; Integra a la perfección placas de acero de alta resistencia al desgaste y una estructura optimizada mediante análisis de elementos finitos con el sistema de elevación hidráulico del camión volquete. Alejándose de los tradicionales diseños rectangulares de fondo plano, esta carrocería de carga adopta un perfil tipo pala, sin portón trasero, con una pendiente continua. Este diseño se complementa con una disposición en capas de aceros resistentes al desgaste NM400/NM450 de doble grado: NM450 se utiliza para el piso y las zonas de alto desgaste para resistir la abrasión por deslizamiento, mientras que NM400 se aplica a las zonas de impacto y las placas protectoras superiores para absorber el impacto de las rocas que caen. Además, la estructura esquelética externa, que comprende cinco nervaduras longitudinales y nueve transversales, combinada con un diseño de transición de arco redondeado, dispersa eficazmente la tensión bajo cargas pesadas, evitando así el agrietamiento de la soldadura y la deformación de la placa.

Definición del producto e identidad central

¿Qué es la carrocería Rongsheng Cargo del camión volquete minero de servicio pesado?

Es una plataforma de carga de construcción monocasco totalmente soldada diseñada específicamente para camiones mineros de tracción mecánica de 50 a 100 toneladas. Diseñado sin una puerta trasera tradicional (cerrada), la carrocería Cargo del camión volquete minero de servicio pesado utiliza una forma de "pala" o "excavadora". Esta geometría desplaza el centro de gravedad hacia adelante durante el levantamiento, creando un plano de deslizamiento natural.

Marcadores de identidad clave:

Construcción: 100% robotizada + soldadura manual de penetración total.

Geometría: Piso curvo (estilo banana) con ángulo de cola trasera ascendente.

Hardware: Protectores de expulsión de rocas integrados y orejetas de pivote reforzadas.

Ventajas técnicas y superioridad de ingeniería

1. El diseño inclinado del "piso fantasma" (cero arrastre)

Nuestro análisis de ingeniería de sitios mineros globales reveló que los cuerpos rectangulares estándar retienen hasta 3 a 5 toneladas de material pegajoso por ciclo. Rongsheng ha solucionado este problema eliminando el suelo plano. La carrocería de carga del camión volquete minero de servicio pesado presenta una elevación continua de 13 grados desde la protección de la cabina hasta la punta trasera. Este efecto de "suelo vivo" utiliza la aceleración de la gravedad. Cuando el polipasto se acopla, la carga se fractura y se desliza con un solo movimiento. No más excavaciones, no más golpear con un martillo una carga congelada.

2. Ciencia de los materiales: capas estratégicas NM400 frente a NM450

Seleccionar el grado de acero correcto es un equilibrio entre la tenacidad al impacto y la vida útil pura -1. No utilizamos un solo grado para toda la unidad; Utilizamos una estrategia "Bi-Grade".

Piso y paredes laterales inferiores (alto desgaste): Equipado con NM450 para una resistencia superior a la abrasión por deslizamiento (dureza 420–480 HB).

Paredes laterales superiores y cubierta frontal (alto impacto): Equipadas con NM400 para mayor dureza y estabilidad de la soldadura (dureza 360–440 HB).

Esta combinación garantiza que la carrocería del Cargo del camión volquete minero de servicio pesado absorba el impacto de la caída de rocas de 500 kg sin agrietarse (NM400), mientras que el piso desvía el arrastre constante del transporte (NM450).

3. Integración del esqueleto de "cinco costillas y nueve longitudinales"

Las simulaciones de análisis de elementos finitos (FEA) mostraron que las fracturas por tensión normalmente se originan en las costuras de soldadura entre el piso y los refuerzos. Por lo tanto, en lugar de simplemente soldar travesaños sobre una placa plana, integramos la estructura de soporte en la carcasa. El diseño de celosía externo de "cinco longitudinales y nueve cruces" actúa como una armadura. Distribuye la masa cargada de más de 60 toneladas por todo el riel del chasis, evitando la deformación en forma de "cáscara de plátano" común en los productos de la competencia.

Características clave y diseño funcional

Geometría optimizada de deflexión de roca

El dosel delantero se extiende hacia afuera y hacia arriba en un ángulo de 45 grados. Esto cumple dos funciones críticas para la carrocería de carga de un camión volquete minero de servicio pesado:

Protección: Desvía las rocas lejos del techo de la cabina y del parabrisas.

Expansión de volumen: aumenta la capacidad de golpe sin elevar peligrosamente el centro de gravedad.

Zona de impacto de cola reforzada

El borde trasero está equipado con una tira de desgaste NM450 de doble espesor. Durante el arrastre hacia atrás (una práctica común para limpiar las plataformas de descarga), las carrocerías estándar se deforman. Nuestra parte trasera reforzada mantiene su forma lineal, lo que garantiza que el portón trasero (si está equipado) selle correctamente.

Ficha Técnica (Especificaciones)

Especificaciones estándar para la carrocería de carga de clase de 60 toneladas del camión volquete minero de servicio pesado. Ingeniería personalizada disponible para otras cargas útiles.

¿Por qué elegir Rongsheng para soluciones de minería de servicio pesado?

Elegir un proveedor de bienes de capital es una decisión estratégica. Jiangsu Rongsheng Import And Export Co., Ltd. se diferencia a través del "Soporte técnico metalúrgico". No somos una empresa comercial; somos ingenieros.

La ventaja metalúrgica: debido a que nuestra empresa matriz se especializa en óxido de plomo y procesamiento industrial pesado (equipos de producción de óxido de plomo, ingeniería térmica), poseemos una comprensión intrínseca de la tensión a alta temperatura y los cambios de la estructura cristalina en el acero -1. Aplicamos esta "lógica del estrés por calor" a la soldadura de las carrocerías de nuestros camiones, asegurando que se minimicen las HAZ (zonas afectadas por el calor).

Fabricación personalizada: no mantenemos un inventario de "talla única". Cada carrocería Cargo de un camión volquete para minería de servicio pesado tiene ingeniería inversa para que coincida con los puntos de montaje del chasis específicos (pasadores de pivote y marcos de escalera) de su flota existente (CAT, Komatsu, BelAZ o XCMG).

Garantía de integridad estructural: Ofrecemos una garantía estructural estándar contra grietas en las placas del piso principal, un testimonio de nuestro tratamiento térmico para aliviar tensiones después de la soldadura.

Perfil de la empresa y presencia global

Jiangsu Rongsheng Importación y Exportación Co., Ltd. tiene sus raíces profundas en la fabricación pesada. Comenzando con líneas de producción de óxido de plomo de alta complejidad (que sirven a los sectores de baterías, vidrio y cerámica), la empresa ha ampliado su experiencia en "manipulación de cargas pesadas" al sector de la logística minera.

Nuestras competencias principales:

Enfoque de I+D: Dirigido por ingenieros senior con más de 10 años en aplicaciones de acero desgastado.

Servicio global: proporcionamos orientación técnica in situ para instalaciones por primera vez.

La calidad ante todo: Cada caja de carga de un camión volquete minero de servicio pesado se somete a una inspección con partículas magnéticas (MPI) para detectar defectos de soldadura bajo la superficie antes del pulido con chorro de arena y la pintura.

Recomendaciones de transporte e instalación

Dado el tamaño volumétrico de la carrocería de carga de un camión volquete minero de servicio pesado, el envío generalmente se realiza a través de contenedores planos o buques de carga fraccionada.

Premontaje: La carrocería se suelda como una sola unidad.

Tratamiento superficial: Imprimación epoxi bicomponente (Protección contra la corrosión para transporte marítimo) + Acabado de poliuretano (resistencia a los rayos UV).

Instalación en el sitio: Nuestro equipo proporciona instrucciones atornilladas para la alineación del cilindro del polipasto para evitar que el nuevo cuerpo se tuerza.

Preguntas frecuentes (FAQ)

P: ¿Puedo montar su carrocería Cargo en una marca diferente de chasis de camión (por ejemplo, un Komatsu HD785)?
R: Sí. Jiangsu Rongsheng Import And Export Co., Ltd. diseña la carrocería de carga del camión volquete minero de servicio pesado para que sea independiente de la marca. Requerimos las dimensiones originales de su chasis (diámetro del pasador de pivote, ancho del marco de la escalera, carrera del cilindro de elevación) para fabricar el subchasis de montaje correcto.

P: ¿Cómo elijo entre un cuerpo con compuerta y un cuerpo con primicia sin compuerta?
R: Si transporta arena fina o agregados, una compuerta evita el "diente de sierra" de la pila. Si transporta roca volada o escombros de demolición, nuestro diseño de pala sin compuerta estándar ofrece mayores velocidades de descarga y cero mantenimiento de compuerta. Le asesoraremos en función de la densidad de su material.

P: ¿Cuál es el plazo de entrega para una carrocería de carga de camión volquete minero de servicio pesado con especificaciones personalizadas?
R: Los cuerpos estándar requieren entre 30 y 45 días. La fabricación personalizada (incluida la revisión de dibujos y la creación de patrones) requiere entre 45 y 60 días, más el tiempo de tránsito del transporte marítimo.

P: ¿Proporcionan los pernos del revestimiento?
R: Sí. Suministramos el kit de hardware completo, que incluye revestimientos de cabeza cuadrada en forma de copa y arandelas de goma para amortiguar las vibraciones, lo que garantiza que los revestimientos NM450 permanezcan apretados contra la placa del piso principal.

Póngase en contacto con el soporte de ingeniería

¿Tiene requisitos de carga útil específicos o patrones de desgaste de su flota actual?

Contáctenos/ Nuestro departamento de ingeniería enJiangsu Rongsheng Importación y Exportación Co., Ltd.Proporcionaremos una predicción del desgaste del análisis de elementos finitos (FEA) para la carrocería de carga de un camión volquete minero de servicio pesado específicamente para las condiciones de su sitio minero.
