Mezclador de cizalla de arado

Este mezclador de cizalla de arado horizontal es un equipo de mezcla eficiente diseñado para materiales mezclados en polvo, granulares y sólidos-líquidos. Es ampliamente utilizado en procesos de mezcla de estabilizadores de calcio-zinc, aditivos de PVC, mortero seco, materias primas químicas y otros materiales. El cuerpo principal está hecho de acero inoxidable pulido espejo, que es resistente a la corrosión y fácil de limpiar, y cumple plenamente con los requisitos de higiene y procesos de las industrias química, de materiales de construcción y otras industrias.

El equipo adopta una estructura cilíndrica horizontal con un marco de acero rígido, lo que garantiza un funcionamiento estable sin sacudidas. La parte de transmisión está bien protegida con poco ruido y fácil mantenimiento, adecuada para producción continua y por lotes.

Estructura y configuración central

Cilindro y marco

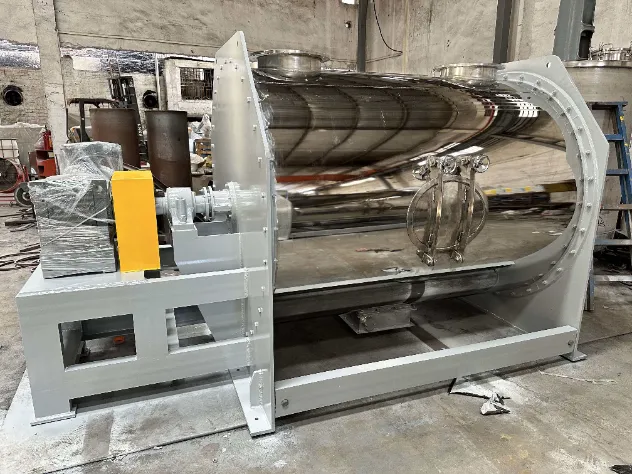

El cilindro está hecho de acero inoxidable SUS304 con interior y exterior pulido a espejo, sin rincones muertos y fácil de limpiar. Ambas bridas finales adoptan una estructura de perno de liberación rápida para facilitar la inspección y limpieza interna. El marco está hecho de acero al carbono pintado con alta resistencia y buena estabilidad, sin deformación durante el uso prolongado. Los puertos de alimentación están ubicados en la parte superior del cilindro y hay una boca de acceso de apertura rápida en el costado para la observación y el mantenimiento del material.

Sistema de eje de arado

En el eje principal se instalan varios juegos de paletas mezcladoras en forma de arado. A medida que el eje gira, los arados impulsan el material para que se mueva radial y axialmente, formando rápidamente un flujo de mezcla circulante. Los arados están fabricados con materiales resistentes al desgaste con una larga vida útil, buena adaptabilidad a los materiales y sin rincones muertos para la acumulación.

Picadora de alta velocidad (opcional)

Posiciones reservadas para picadoras de alta velocidad en el lateral del cilindro, que se pueden instalar según las necesidades del material. Las picadoras cizalan y desaglomeran materiales apelmazados, especialmente indicadas para procesos de mezcla con aditivos líquidos. Pueden atomizar rápidamente y dispersar uniformemente líquidos en polvos, evitando la aglomeración de aditivos y mejorando la uniformidad de la mezcla.

Sistema de transmisión

El accionamiento principal adopta una conexión directa de motor + reductor, con alta eficiencia de transmisión y funcionamiento estable. Equipado con acoplamientos y dispositivos de protección, es seguro, confiable y tiene una baja tasa de fallas. La potencia del motor se personaliza según el volumen del equipo para cumplir con los diferentes requisitos de viscosidad del material y carga de mezcla.

Configuraciones de descarga y auxiliares

En la parte inferior del cilindro se encuentra un puerto de descarga de gran diámetro, que puede equiparse con una válvula de mariposa/válvula de bola para una descarga completa y sin residuos. De acuerdo con los requisitos del proceso, se pueden equipar dispositivos de pulverización de líquidos y estructuras de calentamiento/enfriamiento de camisas para realizar procesos especiales como la pulverización mientras se mezcla y la mezcla con temperatura controlada.

Principio de funcionamiento

Cuando el equipo está funcionando, el eje principal hace girar los arados. Los arados arrojan el material a lo largo de la pared del cilindro, formando un flujo radial y axial para crear rápidamente un flujo de mezcla circulante. Al mismo tiempo, cuando el material pasa por los picadores de alta velocidad (si están equipados), se corta y dispersa para refinar aún más el material y eliminar los aglomerados. Bajo la acción dual de la mezcla por convección mediante arados y la dispersión por cizallamiento mediante picadoras, el material se puede mezclar uniformemente en poco tiempo y no es fácil que se produzca segregación durante la mezcla, lo que es adecuado para la mezcla uniforme de materiales con diferentes gravedades específicas y tamaños de partículas.

Ventajas

Alta eficiencia de mezcla: estructura de mezcla dual de arados y picadoras, alta uniformidad de mezcla, tiempo de mezcla corto por lotes, alta eficiencia de producción.

Amplia adaptabilidad: puede manejar diversos materiales como polvo seco, gránulos y mezclas sólido-líquido, adecuado para estabilizadores de calcio y zinc, aditivos de PVC, mortero seco y otras industrias.

Fácil limpieza y mantenimiento: cilindro de acero inoxidable pulido espejo + boca de acceso de apertura rápida, sin rincones muertos en el interior, fácil de limpiar, conveniente para el control de la contaminación cruzada al cambiar de materiales.

Operación estable y confiable: Fuerte rigidez estructural general, sistema de transmisión estable, bajo nivel de ruido y baja tasa de fallas, adecuado para producción continua a largo plazo.

Alta personalización: el volumen, el material, la estructura de calefacción/refrigeración, el dispositivo de pulverización de líquido y otras configuraciones se pueden personalizar de acuerdo con los requisitos del proceso del cliente para cumplir con diferentes escenarios de producción.

Aplicaciones

Industria Química: Mezcla de estabilizadores calcio-zinc de PVC, aditivos plásticos, aditivos de caucho, pigmentos, colorantes y otros polvos.

Industria de Materiales de Construcción: Mezcla de mortero seco, masilla en polvo, materiales aislantes térmicos y otros polvos secos.

Industria alimentaria/farmacéutica: Mezcla de calidad sanitaria de aditivos alimentarios, condimentos, polvos farmacéuticos, etc.

Otras Industrias: Mezcla y procesamiento de materiales en polvo como pesticidas, piensos, materias primas cerámicas y materiales refractarios.
